THK交叉导轨的安装方法与安装面的精度判断

发布时间:2017/12/12 15:00:23 浏览次数:2986

    THK交叉导轨的安装方法
    （1）将轨道2和3紧贴放置在基座安装面上，轨道1紧贴放置在工作台安装面上，将轨道装配螺栓牢固低拧紧。

    （2）将THK交叉导轨的轨道4暂时固定在工作台上。（注：设计时请注意，要让轨道的装配螺栓在安装的状态下也能进行全锁紧作业)

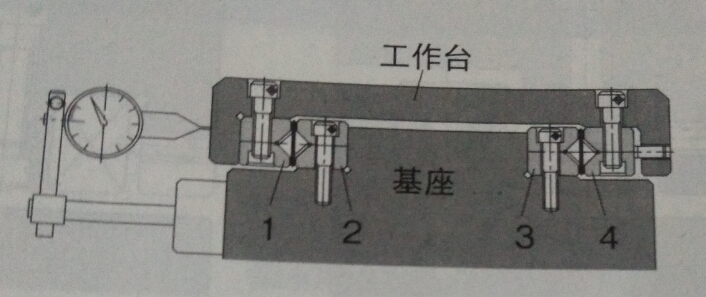

    （3）基座与工作台按图1所示位置关系到进行安装，滚柱保持器由端部插入。这时，保持器若没有间隙插不进去时，可将轨道4往调整螺栓侧挪动后再行插入。

    （4）如图1所示，在THK交叉导轨上设置好千分表。然后一边左右轻推左右工作台，一边将所有调整螺栓轻轻地拧入，直到左右没有间隙为止。

    （5）在导轨轨道端部安装挡块。

    （6）移动工作台，通过校正保持架的为止确保得到所要求的形程长度。

    （7）将THK交叉导轨的滚柱保持器放置在轨道的中央部分，用扭矩扳手均等地拧紧在有滚柱范围内的调整螺栓（a、c和d），直到千分表指到所定的位量为止。然后全锁紧已调整部分的配装螺栓。

    （8）将工作台挪动，对剩下的调整螺栓也按同样的次序加以锁紧。

    预压量

    过大的预压量是产生压痕或缩短寿命等故障的原因，尺寸表中所表示了一列滚柱保持器的容许预压量。请一边确认滚柱接触部分的变位量，一边进行调整螺栓锁紧。

    THK导轨安装面的精度

    为了获得高行走精度，有必要在THK交叉导轨上进行轨道安装面的平行度或直线度等的精度调整。轨道安装面的平行度和平面度，应经过研磨加工后，达到与轨道一样的更高平行度，同时，请将轨道正确地紧靠在安装面上进行安装。
