球保持器型LM智能组合单元SKR型



结构与特长

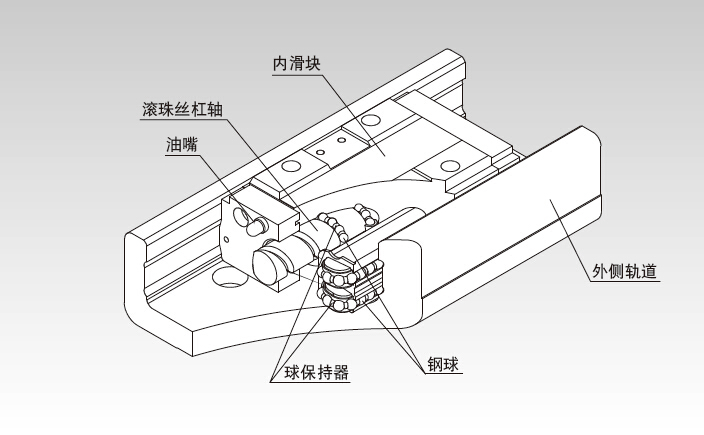

球保持器型LM智能组合单元SKR型为小型的智能组合单元，在其U形断面形状的外侧轨道的内侧,装有由LM滑块和螺母组合而成的内滑块。
另外，在LM滚动导轨部和滚珠丝杠部采用球保持器，与传统的KR型相比，可以实现高速性、低噪音和长期免维护等。（SKR20、26型仅在LM滚动导轨部采用球保持器，在滚珠丝杠部安装了润滑装置QZ。）

【4方向等负荷】

SKR型的内滑块上的4个作用方向都具有相同的额定载荷，各列钢球被设计成45度角，因此任何方向都可使用

【高精度】

直线导向部由即使在施加预压的状态下也能顺畅运动的4列圆弧沟道组成，能实现无间隙、高刚性的导向作用。另外，载荷变动引起的摩擦阻力被控制到最小，能满足高精度进给的要求。

【高速性】

SKR型采用球保持器，因此适用于最新型的高转速AC伺服电机(6000min 􀁲1 )，与全钢球型KR型相比，可进行更高速的运行。
另外，为了实现高速进给，全钢球的KR33型滚珠丝杠的导程为6mm和10mm，而SKR33型新增加了导程为20mm的类型。

* 带1个内滑块的行程。

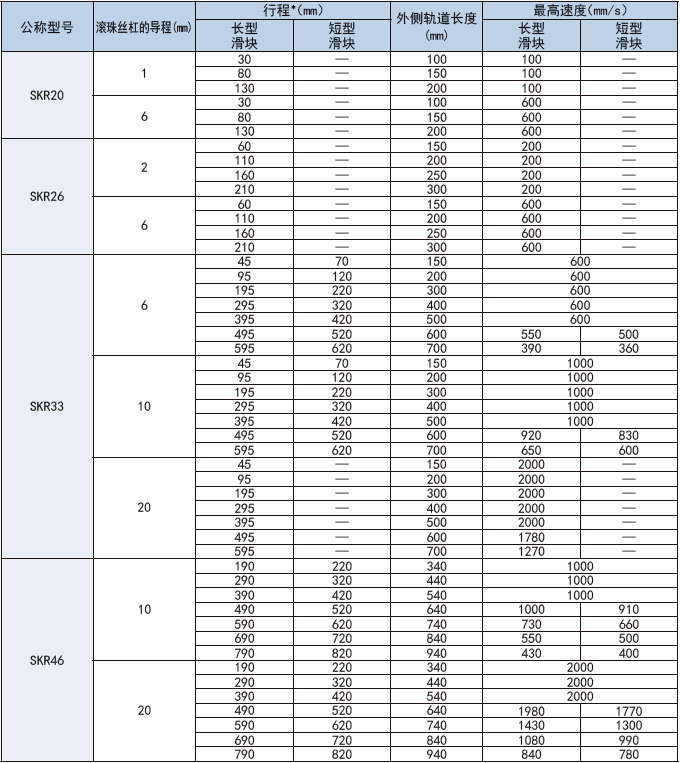

注1） 最高速度由电机转速（6000min -1 ）时或滚珠丝杠的容许转速所限制。
注2） 如果使用速度超出上述最高速度时，请咨询THK

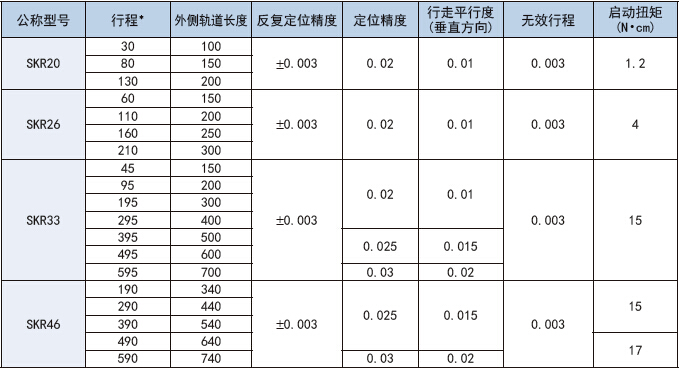

 精度级（P)

*带1个长滑块的行程
注1） 精度规格的评价方法按照THK标准。
注2） 封入以下油脂时的值作为启动扭矩。
SKR20型，SKR26型∶THK AFA油脂
SKR33型，SKR46型∶THK AFB-LF油脂
注3） 如果使用高粘性油脂,例如真空用油脂和无尘室用油脂,则实际启动扭矩可能超出表格中相应的规格值。在选择电机时要特
别予以注意。
注4） 关于标准行程以上的精度，请咨询THK。
