LM滚动导轨     结构构件轨道型    JR型

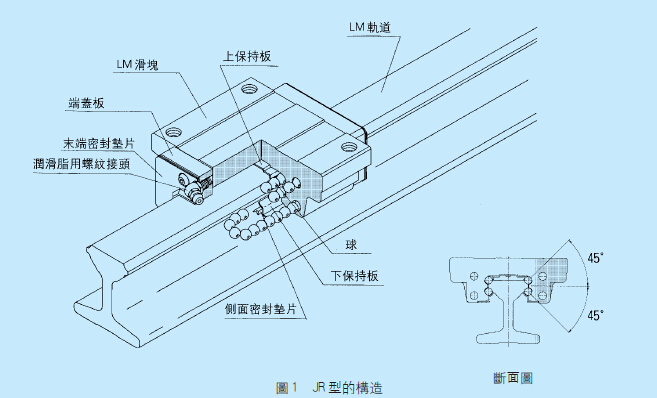

结构与特长

在LM轨道与LM滑块的被精密研磨加工过的4列滚动沟槽上球进行滚动，再通过装在LM滑块上的端盖板，使各列球进行循环运动。因球被保持板所保持，即使将LM 滑块从LM 轨道上抽出，球也不会脱落。

JR 型使用了具有实际业绩 和高可靠性的HSR的LM滑块。LM 轨道是加强了弯曲刚性与自动调整能力的，以及追求柔韧性的结构。以前的LM 导轨是在安装基础上通过拧紧螺栓来固定LM 轨道的。但是， JR 型是安装基础部和LM 轨道成为一体，在LM 轨道的上部使用LM 导轨HSR 型的结构。同时，下部基础部硬度在HRC25加工容易，也可以焊接。

另外，关于焊条，建议使用符合JIS-D5816 规格的焊条。（参考厂商型号：株式会社神户制钢所LB-52

【4 方向等负荷型】

为了使LM 滑块的4 个方向（径向方向、反径向方向、横方向）具有相同的额定负荷，各球列被设计成45 °的接触角，无论使用何种姿势都可以。

【可安装在粗糙的表面上】

因LM 轨道的中央部做成薄壁结构，即使2 轴间的平行度有误差，可由LM 轨道的内侧或外侧产生挠曲变形，将误差吸收

【高弯曲刚性的断面形状】

因LM 轨道具有高弯曲刚性的断面形状，可作为结构构件使用。同时，即使部分固定或悬臂支撑，都可把变形抑制在最低限度
