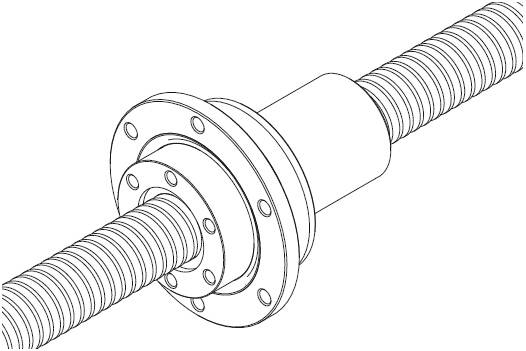

标准导程的螺母旋转式滚珠丝杆DIR型，主要是由单螺母与支撑轴承一体化的滚针丝杆装置。此外，作为错位预压螺母，在单个螺母的中央部，给左右两份的螺纹以相位差，使轴向间隙达到预压状态。与传统的双螺母型相比，既小型化又能获得平滑流畅的运动。



DIR型

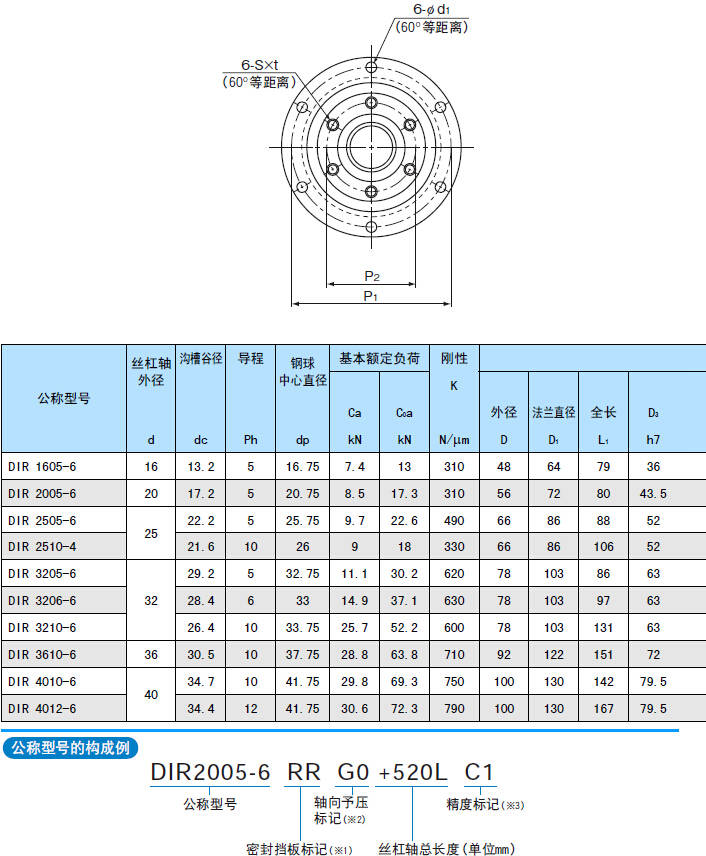

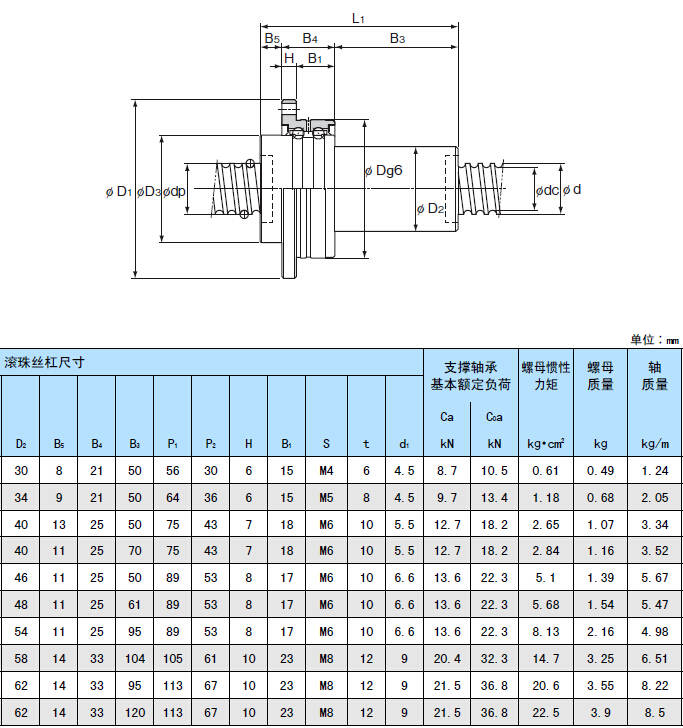

 注)表中所示的刚性值代表了弹簧常数,每个常数均是加上基本动额定负荷(Ca)10%的预压并施加预压3倍以上的轴向负荷时,由负荷和弹性变形求得的。
这些数值并没有包括螺母安装部相关部件的刚性值,因此请将表中数值的80%视为大致的基准。
