精密螺母旋转式滚珠丝杆

  DIR型     BLR型

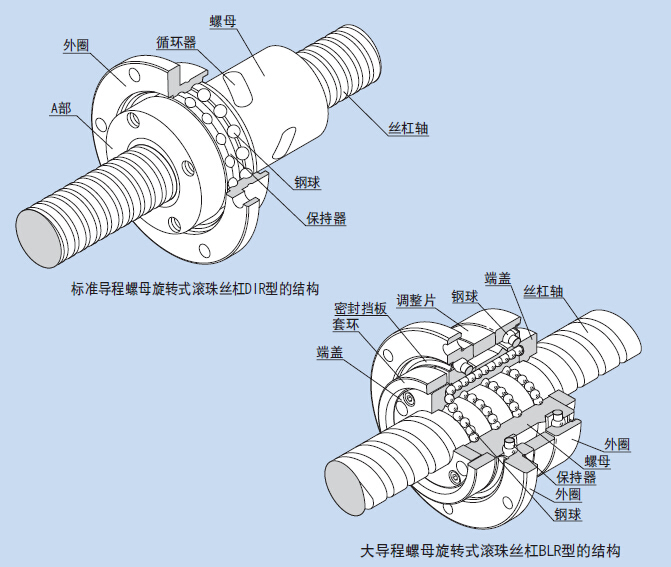

结构与特点

由于滚珠丝杆内部使用循环器,外部直径仅是回流管螺母的70%～80%,总长是回流管螺母的60%～80%,因而减轻了重量并且减少了加速时的惯性力。此外，由于螺母的支撑轴承为一体化结构,能实现既高精度又小型的设计。并且,由于螺母重量轻,惯性小,从而能获得高度的响应能力。

【精度高】

支撑轴承与外圈组合在一起，在单个螺母内部的中央部，使轴向间隙达到预压状态，从而在螺母旋转滚动式可以建立高精度和流畅的运动

【安装简便】

只需要将螺栓安装在支撑座上，就可以很容易的获得滚珠丝杆内部的螺母旋转机构。（支撑座内径公差建议采用H7）
