FK

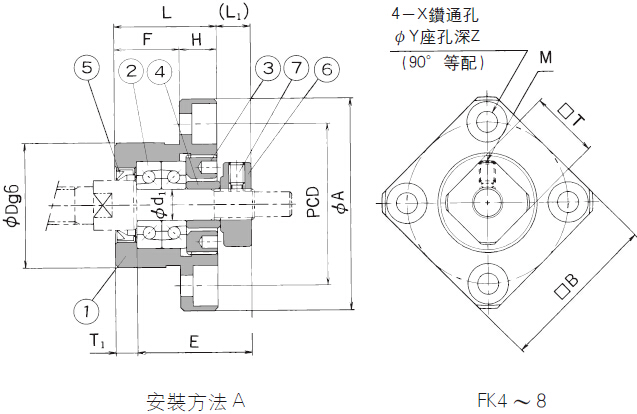

FK系列（圆形固定侧）
|
|
|
编号 |
零部件名称 | 数量 |
|
| 1 | 轴承座 | 1 | |
| 2 | 轴承 | 1组 | |
| 3 | 轴承螺母 | 1 | |
| 4 | 套筒 | 2 | |
| 5 | 密封圈 | 1（2） | |
| 6 | 锁紧螺母 | 1 | |
| 7 | 带内六角孔固定螺钉 |
单位mm
|
型号 |
d1 |
L |
H |
F |
E |
Dg6 |
A |
PCD |
B |
装置方法A |

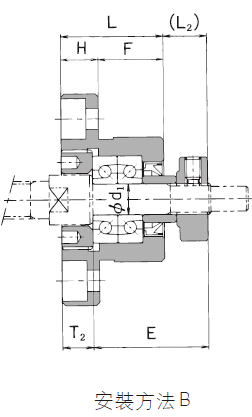

装置方法B |
X |
Y |
Z |
M |
T |
G |
Q |
使用轴承 |
||
|
L1 |
T1 |
L2 |
T2 |
||||||||||||||||||
|
FK05 |
5 |
16.5 |
6 |
10.5 |
18.5 |
20 |
34 |
26 |
26 |
5.5 |
3.5 |
5 |
3 |
3.4 |
6.5 |
4 |
M3 |
11 |
-- |
-- |
AC4-12P5 |
|
FK06 |
6 |
20 |
7 |
13 |
22 |
22 |
36 |
28 |
28 |
5.5 |
3.5 |
6.5 |
4.5 |
3.4 |
6.5 |
4 |
M3 |
12 |
-- |
-- |
AC5-14P5 |
|
FK08 |
8 |
23 |
9 |
14 |
26 |
28 |
43 |
35 |
35 |
7 |
4 |
8 |
5 |
3.4 |
6.5 |
4 |
M3 |
14 |
-- |
-- |
AC6-16P5 |
|
FK10 |
10 |
27 |
10 |
17 |
29.5 |
34 |
52 |
42 |
42 |
7.5 |
5 |
8.5 |
6 |
4.5 |
8 |
4 |
M3 |
16 |
-- |
M6 |
79M8ADFGMP5 |
|
FK12 |
12 |
27 |
10 |
17 |
29.5 |
36 |
54 |
44 |
44 |
7.5 |
5 |
8.5 |
6 |
4.5 |
8 |
4 |
M4 |
19 |
-- |
M6 |
7000DFGMP5 |
|
FK15 |
15 |
32 |
15 |
17 |
36 |
40 |
63 |
50 |
52 |
10 |
6 |
12 |
8 |
5.5 |
9.5 |
6 |
M4 |
22 |
26 |
M6 |
7001DFGMP5 |
|
FK17 |
17 |
45 |
22 |
23 |
47 |
50 |
77 |
62 |
61 |
11 |
9 |
14 |
12 |
6.6 |
11 |
10 |
M4 |
24 |
30.5 |
M6 |
7002DFGMP5 |
|
FK20 |
20 |
52 |
22 |
30 |
50 |
57 |
85 |
70 |
68 |
8 |
10 |
12 |
14 |
6.6 |
11 |
10 |
M4 |
30 |
34 |
M6 |
7204DFGMP5 |
|
FK25 |
25 |
57 |
27 |
30 |
59 |
63 |
98 |
80 |
79 |
13 |
10 |
20 |
17 |
9 |
15 |
13 |
M5 |
35 |
39.5 |
M6 |
7205DFGMP5 |
|
FK30 |
30 |
62 |
30 |
32 |
61 |
75 |
117 |
95 |
93 |
11 |
12 |
17 |
18 |
11 |
17.5 |
15 |
M6 |
40 |
46.5 |
M6 |
7206DFGMP5 |
特点
FK型装有为超小型滚珠螺杆所开发的超小型角接触球轴承。这种轴承接触角是45 °，球径小、球数多，是具有高刚性‧高精度的超小型角接触球轴承，能获得稳定的回转性能。
支撑单元有角型和圆型系列，可根据用途选择。
